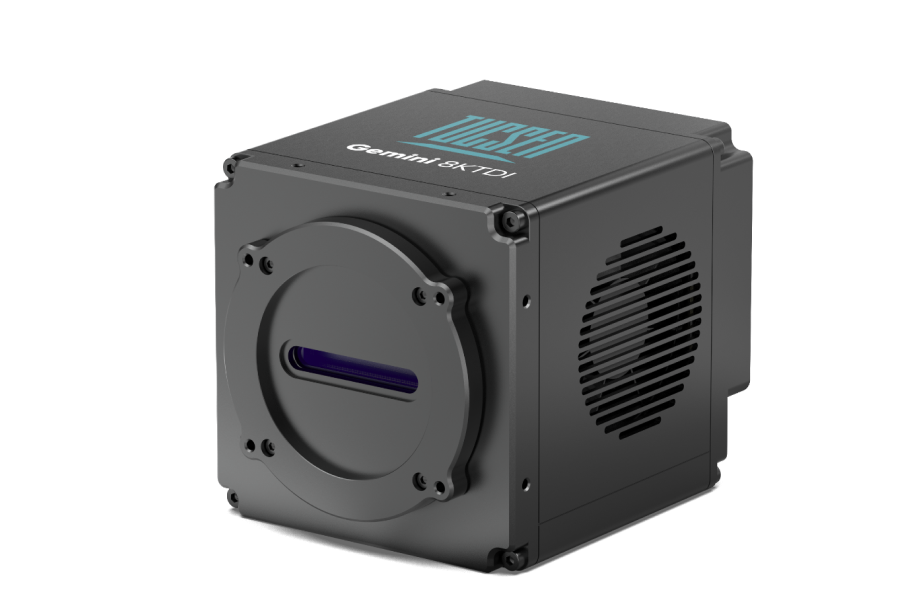

Gemini 8KTDI
高速TDI-sCMOS相机
- 0℃ 芯片低温制冷
- 100G CoF 数据接口
- 1 MHz @ 8K 高速输出
- 63.9% @ 紫外266nm
- 93.4% @ 可见光440nm
产品介绍
Gemini 8KTDI 是鑫图应对高通量挑战性检测应用推出的新一代高性能TDI相机，较上一代TDI相机具有更高的信噪比和高速成像性能优势。Gemini 8KTDI 不仅在核心应用波段的灵敏度性能的大幅升级，266nm和355nm紫外波段的量子效率分别高达63.9%和58%，420nm可见光波段达到了93.4%的峰值水平；Gemini 8KTDI 还率先实现了100G CoF高速数据接口技术的应用，8K行频速度高达1MHz，整体通量性能较上一代实现了翻倍升级，同时搭载鑫图稳定可靠的制冷降噪技术，可有效降低系统高速运行时带来的热噪声干扰，是高端设备实现更高精度检测和更高效能提升的强有力保障！
-
宽光谱/紫外增强

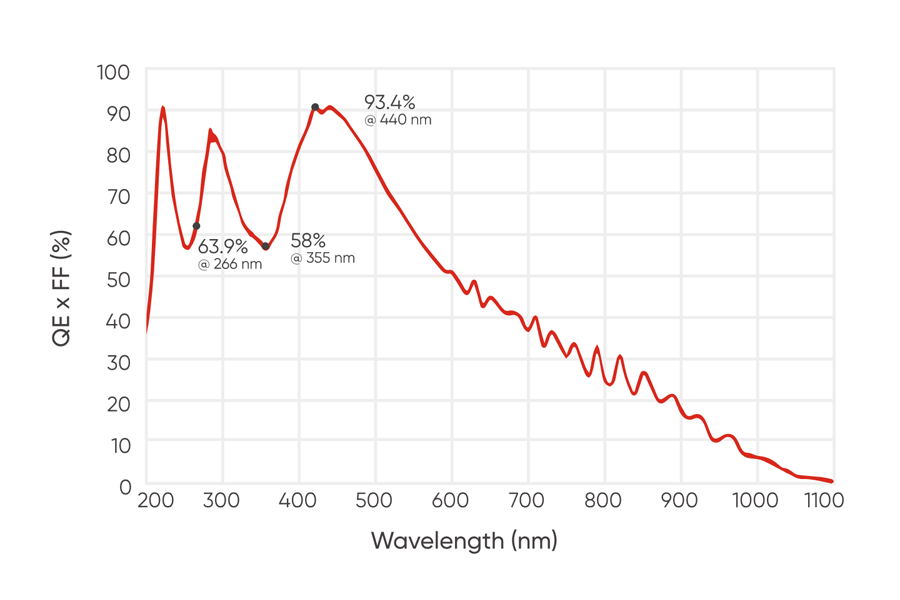

Gemini 8KTDI 不仅具有180nm-1100nm宽光谱成像优势，可见光峰值量子效率高达93.4%，而且在266nm和355nm两大紫外典型应用波段，量子效率分别高达63.9%和58%，能帮助检测设备进一步提升检测精度和缺陷检测率，在紫外检测领域具有更显著的应用优势！
-
1MHz@8K高行频输出
Gemini 8KTDI不仅率先实现了100G CoF高速接口在TDI相机的开发应用，更有利于仪器系统的集成，还针对不同应用特点，开发了多种数据读出模式：8bit/10bit高速模式下行频可达1MHz，12bit高动态模式最高可达500 KHz，整体数据通量性能较上一代TDI技术实现了翻倍升级，可以为高端检测设备效能升级提供强有力的性能支持！
-
稳定可靠制冷降噪技术

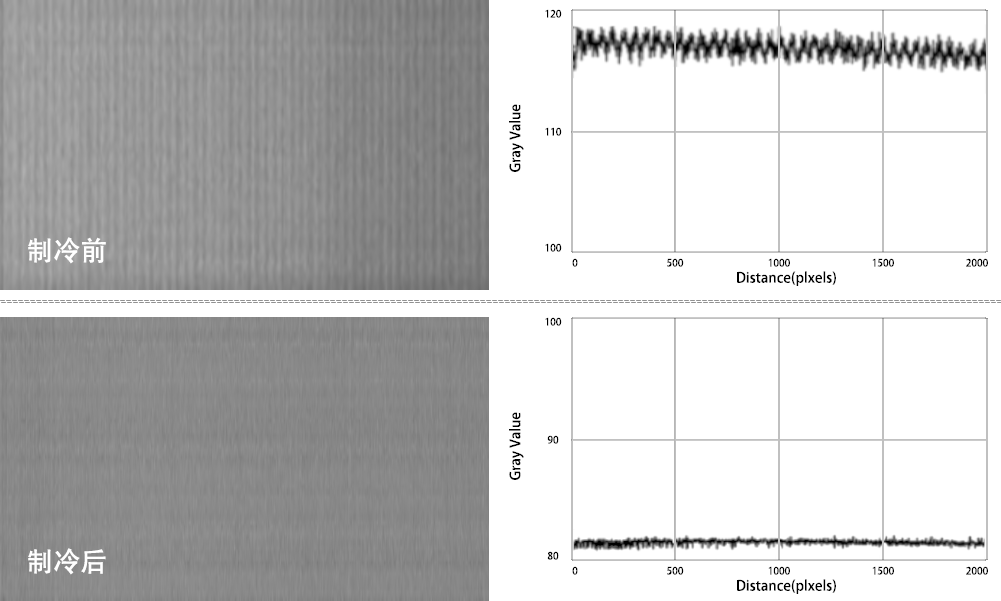

高端挑战性检测应用中，对缺陷的检测要求非常高，即使是1~2DN的灰阶抖动都会影响检测结果。鑫图的制冷技术经过市场的长期验证，不仅能够对感光芯片实行精准的低温控制，还能使相机在长时间工作中保持±0.5℃恒定状态。如图所示，鑫图相机制冷后具有更均一的成像背景和更低的噪声水平，可以为高精度缺陷检测提供更精准可靠的数据支撑。
技术参数 >
- 型号: Gemini 8KTDI
- 传感器类型: BSI sCMOS TDI
- 传感器型号: GLT5008BSI_UV
- 量子效率: ≥ 63.9%@266 nm, ≥ 93.4%@440 nm
- 光谱范围: 180 nm - 1100 nm
- 彩色 / 黑白: 黑白
- 尺寸: 41 mm
- 分辨率: P1：8208 pixels x 256 stages P2：8208 pixels x 32 stages
- 像素尺寸: 5 µm x 5 µm
- 操作模式: TDI, Area
- TDI 级数: P1：4，32，64，128，192，224，252，256 P2：2，4，8，16，24，28，30，32
- 支持扫描正反向方向设置: 正向，反向，触发控制
- 电荷转移效率: ≥ 0.99993
- 高光溢出保护: ≥ 50X
- 满阱容量: ≥ 16ke-
- 动态范围: ≥ 62.8dB@10bit ADC
- 最大线速: 1MHz@8/10bit；500 kHz@12bit
- 暗电流: ≤250e-/p/s@0℃，≤1000e-/p/s@10℃
- 暗信号不均匀性: ≤ 10.8e-@10bit，≤ 5.6e-@10bit（校正后）
- 光响应不均匀性: ≤ 0.124%
- 制冷方式: 风冷，水冷
- 制冷温度: 水冷：0℃@22℃水温；风冷：10 ℃ @22℃室温
- Binning: 1 x 2，2 x 2，4 x 4，8 x 8
- ROI: 支持
- 触发模式: 触发输入, 扫描方向输入
- 触发输出信号: Strobe out
- 触发接口: Hirose 12
- 增益: 模拟增益：x 1 ~ x 4，数字增益：x 0.1~ x 15.9
- 数据接口: QSFP+ / QSFP28
- 光学接口: M72x0.75，用户可定制
- 电源: 72W / 21~27 V
- 相机尺寸: 120 mm x 120mm x144.5mm
- 重量: ＜ 3500 g
- 软件: SamplePro
- SDK: C，C++
- 操作系统: Windows 10/11 (X64)，Ubuntu20.04/22.04 (X64) Euler OS (ARM64)
- 操作环境: 工作温度：0 -40 ℃，湿度 20-80%储存温度：-20-60 °C，湿度 20-80%工作海拔：0-2000米
