Leo 3243 Pro
高通量大靶面扫描相机
- 堆栈式sCMOS
- 31 mm 大靶面
- 3.2 μm 像元
- 100 fps @ 43 MP
- 100G CoF 接口
询 价
产品介绍
Leo是鑫图面对高通量仪器新突破推出的科学机器视觉相机系列。Leo 3243正是该系列的第一款产品：它不是简单的相机技术升级，而是针对高端仪器应用痛点和发展趋势深度定制的专业成像解决方案，集成行业前沿先进技术，助力高端仪器迈入超大数据应用时代！
-

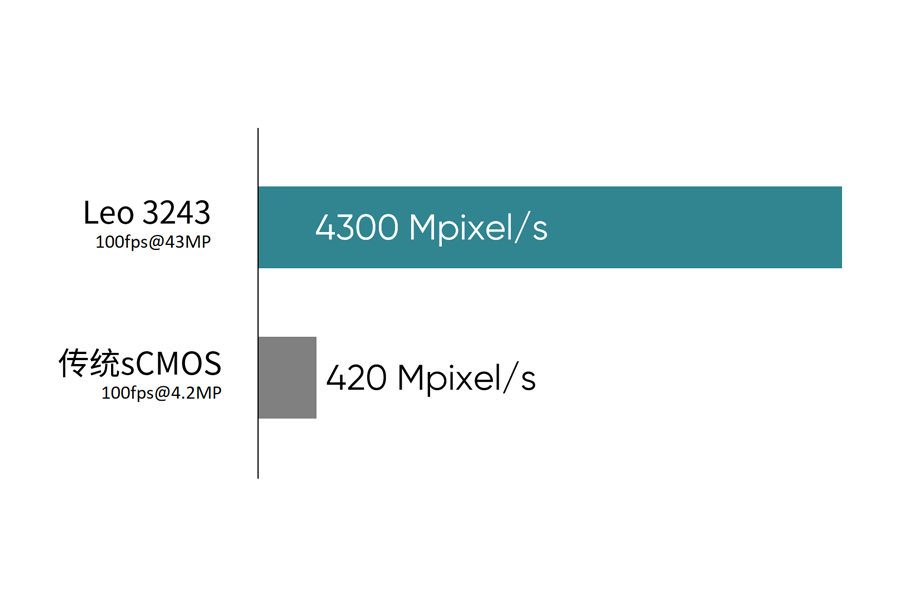

100fps@43MP 数据通量跃升10倍
传统sCMOS芯片架构为追求高灵敏度，往往不得不牺牲分辨率和速度，已成为高通量成像的主要瓶颈。LEO 3243采用先进的堆栈式BSI芯片技术，在实现80%量子效率、2e-读出噪声和20Ke-单像素满井容量的同时，支持100 fps@43 MP的高速输出，数据通量较传统sCMOS提升10倍，实现了灵敏度、分辨率和速度等性能的系统性突破。
-

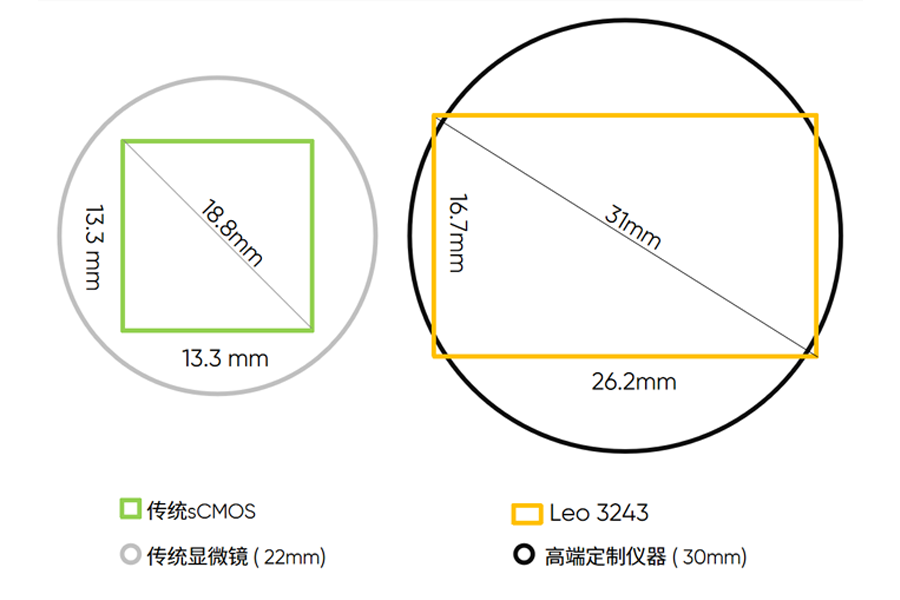

31mm 大靶面+3.2µm高分辨率像元
LEO 3243采用31mm靶面，单帧成像视野达到传统sCMOS的2.5倍，这不仅大幅提升了成像效率，还能减少了图像拼接误差；3.2µm高分辨率像元，更加适配低倍物镜（40倍以下）的奈奎斯特采样率，为仪器提供更高质量的原始数据。
-

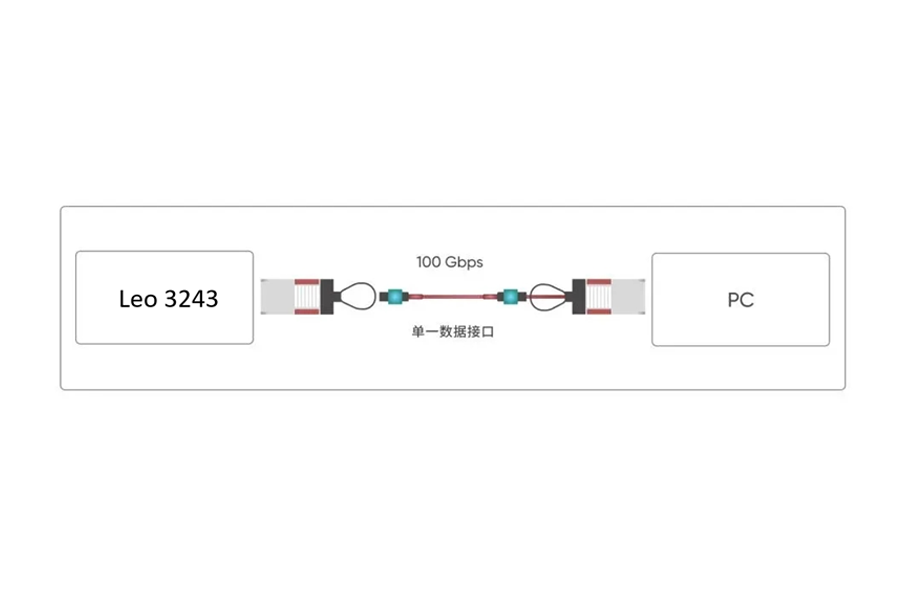

100G CoF 高速接口
传统高速接口如CameraLink和CXP2.0，单通道带宽已无法满足需求，而多通道方案又面临协议复杂、集成难度高的挑战，难以支撑高通量数据的持续扩展。LEO 3243采用100G CoF高速接口技术，单接口即可实现100G带宽，轻松支持43MP@100fps高通量数据的实时传输，具备高速、稳定和可扩展性强等优势，彻底突破传统接口的技术瓶颈。
技术参数 >
- 型号: Leo 3243 Pro
- 传感器类型: 堆栈式 BSI sCMOS
- 传感器型号: GSENSE 3243BSI
- 快门类型: 卷帘快门
- 峰值量子效率: ＞ 80%
- 彩色 / 黑白: 黑白
- 对角线尺寸: 31 mm
- 有效面积: 26.2 mm x 16.7 mm
- 分辨率: 8192 (H) x 5232 (V)
- 满阱容量: 21 ke- @ Standard Low Gain 7.2 ke- @ Standard High Gain 19 ke- @ HDR 19 ke- @ Compressed HDR
- 动态范围: 75 dB
- 帧率: 100 fps @ Standard Low Gain 100 fps @ Standard High Gain 50 fps @ HDR 100 fps @ Compressed HDR
- 读出噪声: 5.7 e- @ Standard Low Gain 2.0 e- @ Standard High Gain 2.7 e- @ HDR 2.6 e- @ Compressed HDR
- 暗电流: < 1 e-/pixel/s @ 5℃ 风冷
- 制冷方式: 风冷，水冷
- 制冷温度: 锁定在 @ -5℃ (水冷)；锁定在 @ 5℃ (风冷)
- 触发输出: 曝光开始，曝光输出，读出，触发准备，第一行，所有行，任意行
- 触发接口: Hirose
- 数据接口: 100G QSFP28
- 位深: 14 bit，16 bit
- 光学接口: T/F/C Mount
- 相机尺寸: < 90*90*120 mm
- 重量: <1 kg
显示更多
资源下载 >
-
Leo 3243 Pro 产品技术规格书
-
Leo 3243 Pro结构图纸
