Leo 5514 Pro-预告
高通量科学机器视觉相机
- 30.5mm 大靶面
- 5.2μm 像元
- 670 fps @ 14 MP
- Global Shutter
- 100G CoF 接口
询 价
产品介绍
Leo 5514系列相机是业内首次推出的高速全局快门科学级相机解决方案，采用背照式全局快门芯片，峰值量子效率高达83%，并配备5.5um的像元，具有卓越的灵敏度。相机搭载100G COF高速接口，支持8bit图像以670fps高帧率传输。结合紧凑、低震动的设计，使其完美适用于高通量的科学成像应用。
-
全局快门 + 背照式高灵敏度
Leo 5514 将全局快门架构与 BSI（背照式）sCMOS 技术结合,量子效率高达83%，读出噪声低至2.0e-，解决了传统 rolling shutter 在高速和多维成像中的局限性，适合如电压成像、活细胞成像等应用场景。
-

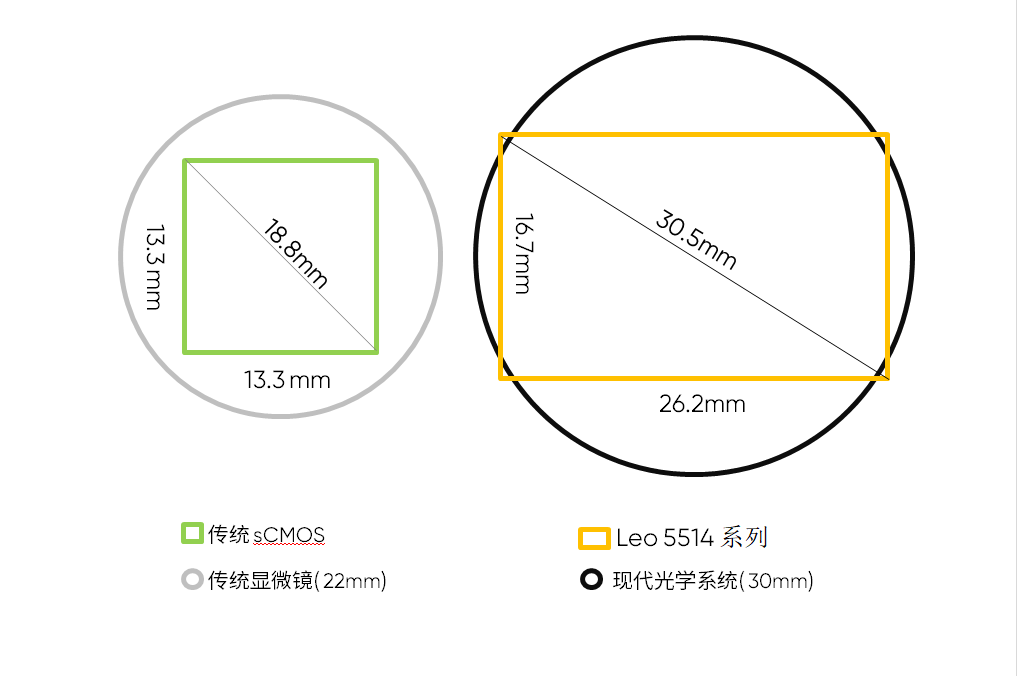

30.5mm 大视野成像
LEO 3243搭载30.5mm大靶面，符合高端光学仪器大视场设计趋势，助力如空间生物学、基因组学、病理扫描等应用，减少图像拼接误差，提高数据采集效率。
-

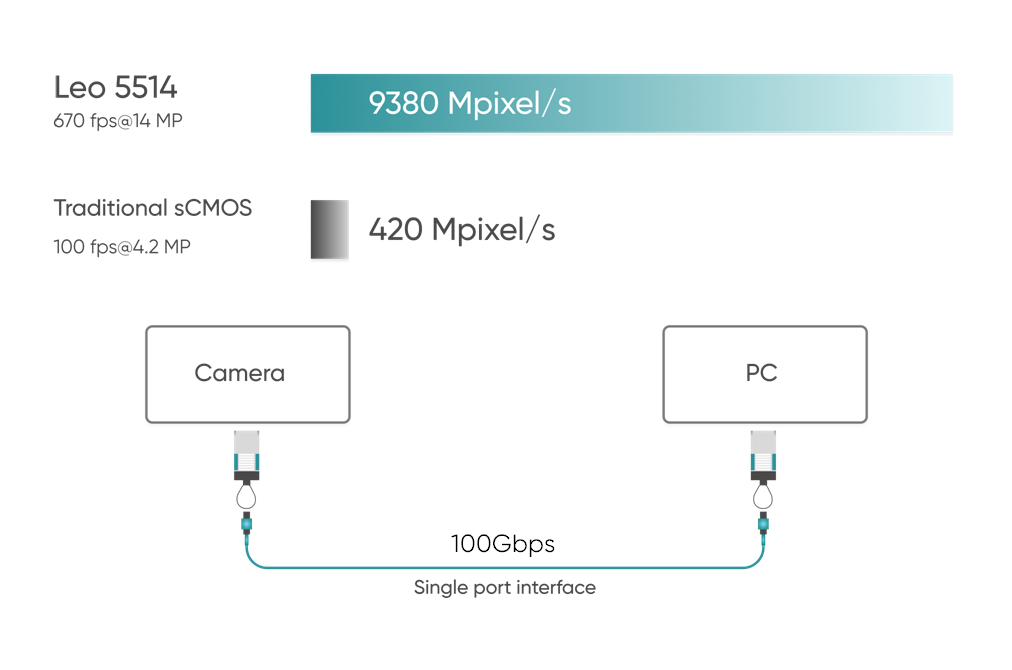

670fps高速成像+100G高效传输
Leo 5514 Pro 支持高达 670 fps 高帧率采集，满足高通量场景下对快速数据获取与实时反馈的需求。搭载自研 100G CoaXPress over Fiber (COF) 高速接口，实现14MP图像稳定实时传输，突破传统带宽瓶颈，确保数据链路一致性，优化仪器集成体验。
技术参数 >
- 型号: Leo 5514 Pro
- 传感器类型: BSI sCMOS
- 传感器型号: GSPRINT5514BSI

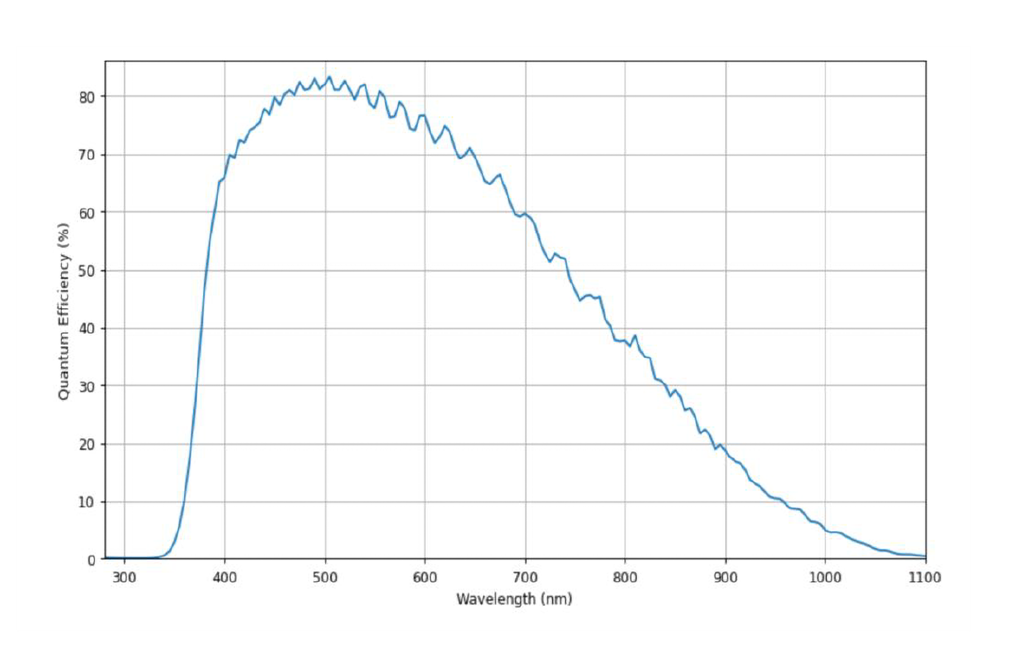

- 峰值量子效率: 83%
- 彩色 / 黑白: 黑白
- 对角线尺寸: 30.5 mm
- 有效面积: 25.34 mm x 16.90 mm
- 分辨率: 4608 (H) x 3072 (V)
- 像元尺寸: 5.5 μm x 5.5 μm
- 读出模式: Standard 8 bi; Standard 10 bit; Standard 12 bit; HDR
- 位深: 8 bit, 10 bit, 12 bit, 16 bit
- 帧率: 670 fps @8bit; 480 fps @10bit; 350 fps @12bit; 80 fps @16bit
- 读出噪声（中值）: < 2 e- (HDR & Standard 12 bit Gain 4)
- 满阱容量: 15 Ke- @ HDR; 30 Ke- @ After Binned
- 动态范围: 77.5 dB
- 快门类型: Global
- 曝光时间: 1 us - 10 s
- 制冷方式: 风冷，水冷
- 制冷温度: 风冷: 5℃（环境温度25℃）; 水冷-5℃（液体温度20℃）
- 暗电流: < 1 e-/pixel/s @ -5℃; < 5 e-/pixel/s @ 5℃
- 图像校正: DPC
- Binning: 2 x 2, 4 x 4
- 感兴趣区域（ROI）: 支持
- 时间戳精度: 1 μs
- 触发模式: 硬件, 软件
- 外触发输出: 低电平, 高电平, 读出结束, 曝光, 开始曝光, 读出, 触发准备
- 触发接口: Hirose-12-pin
- 数据接口: 100G QSFP28
- 电源: 24 V / 6.67 A
- 光学接口: T/F/C Mount
- 重量: < 2 kg
- 软件: Mosaic V3, SamplePro, LabVIEW, MATLAB, Micro-manager 2.0
- SDK: C / C++ / C#
- 操作系统: Windows, Linux
- 操作环境: 工作: 温度 0~40 °C, 湿度 10~85%; 储存: 温度 0~60 °C, 湿度 0~90%
